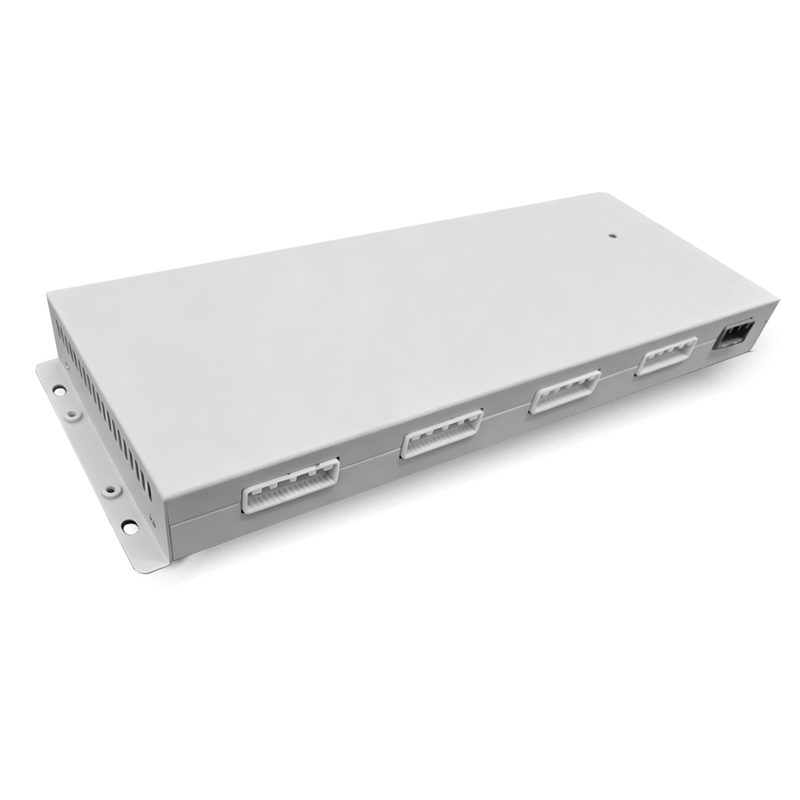

Name: Alto voltaje 52S esclavo BMU 3A equilibrio activo ± 5mV precisión CAN 2.0B
Brand: Hunan GCE Technology Co.,Ltd
SKU: BMU02F4-N50S32T-3A
Price: 100000000 USD
Availability: InStock

Detalles del producto

Lugar de origen: Porcelana

Nombre de la marca: GCE

Certificación: CE

Número de modelo: BMU02F4-N50S32T-3A

Pago y términos de envío

Cantidad de orden mínima: 10 unidades

Precio: Consult with cara@hngce.com

Detalles de empaquetado: Embalaje de espuma en caja de cartón

Tiempo de entrega: 25 días de trabajo

Condiciones de pago: LC, T/T

Capacidad de la fuente: 1000 unidades por mes

Consiga el mejor precio

Chatea ahora

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                                                                                                                    BMU de alta tensión 52S con equilibrio activo 3A, UBM de alto voltaje con una precisión de ± 5 mV, Sistema HV BMS con el protocolo CAN 2.0B


Nombre del producto:	Sistema de gestión BMS de la batería	Material:	Metal
Color:	Blanco	Comunicación:	Poder
Números de celdas:	52 años	OEM/ODM:	apoyo
Garantía:	1 año	Adecuado para batería:	LFP/NMC/LTO
Tamaño:	37813736mm	Grado de tensión de funcionamiento:	<1000 VCC

Nombre del producto:	Sistema de gestión BMS de la batería
Material:	Metal
Color:	Blanco
Comunicación:	Poder
Números de celdas:	52 años
OEM/ODM:	apoyo
Garantía:	1 año
Adecuado para batería:	LFP/NMC/LTO
Tamaño:	37813736mm
Grado de tensión de funcionamiento:	<1000 VCC

Alto voltaje 52S esclavo BMU 3A equilibrio activo ± 5mV precisión CAN 2.0B

BMU esclavo de alto voltaje 52S | Balanceo activo de 3A | Precisión de ±5mV | CAN 2.0B

Características clave

Soporte de batería 52S - Monitoriza hasta 52 celdas en serie con 32 sensores de temperatura
Ecualización activa de 3A - Balanceo activo eficiente para una mayor vida útil y rendimiento de la batería
Monitorización de alta precisión - Precisión de voltaje de ±5mV y precisión de temperatura de ±2°C

Voltaje de operación de 1000VDC - Adecuado para sistemas de almacenamiento de energía de alto voltaje
Arquitectura distribuida modular - Comunicación fluida con RBMS/SBMS a través de CAN 2.0B
Diseño robusto - Clasificación de aislamiento de 2800VDC, rango de operación de -20°C a 60°C
Fácil integración - Factor de forma compacto de 377.4×137×36 mm con accesorios de arnés incluidos

Descripción general del producto

La serie GCE BMU02F4-N es una unidad de gestión de batería (BMU) de alto voltaje diseñada para sistemas de almacenamiento de energía a gran escala, que admite hasta 52 celdas conectadas en serie con monitorización integral de voltaje y temperatura. Como componente central de la arquitectura de gestión de baterías distribuida, esta BMU ofrece supervisión precisa de celdas, ecualización activa y comunicación CAN fiable para una integración fluida con sistemas de gestión de racks y pilas.

Monitorización de precisión y balanceo activo

Equipada con chips AFE (Analog Front End) avanzados, la BMU02F4-N logra una precisión de medición de voltaje de ±5mV y una precisión de temperatura de ±2°C en un rango de detección de -30°C a 100°C. La función de balanceo activo integrada de 3A garantiza que todas las celdas mantengan un estado de carga consistente, mejorando significativamente la longevidad del paquete y la eficiencia general del sistema. El balanceo activo transfiere energía entre celdas en lugar de disiparla como calor, lo que lo hace mucho más eficiente que los métodos de balanceo pasivo.

Alto voltaje y cumplimiento de seguridad

Diseñada para aplicaciones exigentes, la BMU admite voltajes de operación de hasta 1000VDC y presenta una clasificación de aislamiento de 2800VDC (60s a 2mA), lo que garantiza una operación segura en entornos de alto voltaje. La unidad cumple con los estándares de seguridad de la industria, y todos los procedimientos de instalación y mantenimiento están diseñados teniendo en cuenta la seguridad del operador.

Configuración flexible y escalabilidad

La BMU02F4-N está disponible en varias configuraciones:

Modelos estándar: 50S/32T y 52S/32T (celdas en serie / sensores de temperatura)
Opciones personalizadas: Configuraciones no estándar de 40S a 48S disponibles bajo pedido

Cada BMU se integra perfectamente con:

RBMS (Sistema de Gestión de Baterías de Rack) - Gestión a nivel de gabinete
SBMS (Sistema de Gestión de Baterías de Pila) - Coordinación a nivel de sistema
Comunicación CAN 2.0B a 250kbps para un intercambio de datos fiable

Diseño compacto y fácil instalación

Con unas dimensiones de 377.4 × 137 × 36 mm (An×Al×Pr), la BMU ofrece una solución eficiente en espacio que puede integrarse dentro de módulos de batería o montarse externamente. La unidad incluye:

4 arneses de adquisición de 32 pines (longitud estándar de 900 mm)
1 arnés de comunicación (longitud estándar de 300 mm)
Conectores de terminales estandarizados (serie A-M2200) para un cableado simplificado

Tolerancia ambiental robusta

Construida para condiciones del mundo real, la BMU opera de manera fiable en:

Parámetro	Rango de operación	Rango de almacenamiento
Temperatura	-20°C a 60°C	-20°C a 55°C
Humedad	5% a 75% HR	≤75% HR
Altitud	Hasta 2000 m (solo instalación en interiores)
Aislamiento	Resistencia de voltaje de 2800VDC/60s/2mA

Guía de cableado y conexión

La BMU utiliza cuatro unidades de adquisición AFE distribuidas en los conectores J2~J5:

Conector	Celdas	Unidad AFE
J2	Celdas 1-13	AFE #1
J3	Celdas 14-26	AFE #2
J4	Celdas 27-39	AFE #3
J5	Celdas 40-52	AFE #4

Regla crítica de cableado: El cable de muestreo de voltaje de la batería y el cable de alimentación del chip AFE deben utilizar arneses separados e independientes; no pueden compartir el mismo conductor. Cada chip AFE requiere su propio arnés de alimentación dedicado.

Instrucciones de seguridad importantes

Conecte siempre primero el cableado del lado de la batería antes de conectarlo a la BMU; nunca conecte la BMU antes de asegurar las conexiones de adquisición de voltaje y las sondas de temperatura a la batería.
Utilice herramientas aisladas durante la instalación, puesta en marcha y mantenimiento.
Use equipo de protección personal adecuado: guantes de goma aislados, protección ocular y botas de goma aisladas.
Si caen residuos metálicos en la batería durante el trabajo, retírelos inmediatamente con herramientas aisladas; nunca deje materia extraña en el interior.
Siga estrictamente los diagramas de cableado para evitar daños en la placa de circuito.
Evite el uso prolongado en entornos con: temperatura/humedad excesiva, vibraciones fuertes, luz solar directa, polvo, sustancias corrosivas o materiales inflamables.

Aplicaciones

Sistemas de almacenamiento de energía a escala de servicios públicos
Gabinetes de baterías comerciales e industriales
Pilas de baterías de alto voltaje (químicas LFP/NMC)
Integración de energías renovables (almacenamiento solar/eólico)
Sistemas de microrredes y de recorte de picos.

Soporte técnico

Para obtener las últimas especificaciones, archivos CAD 3D o consultas sobre configuraciones personalizadas, póngase en contacto con el soporte técnico de GCE:
