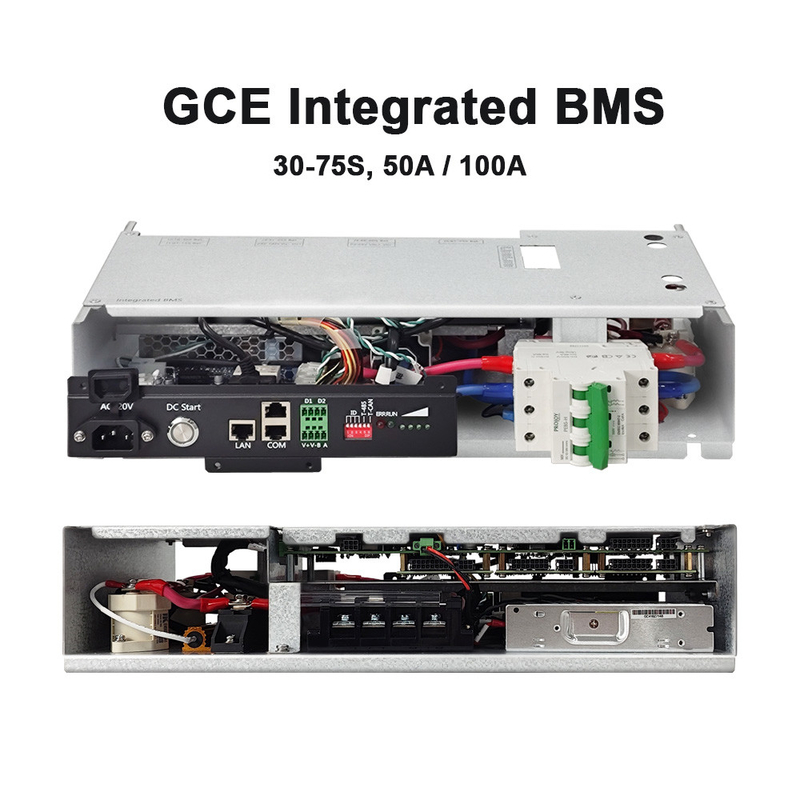

GCE BMS 75S 240V 50A Sistema de gestión de baterías maestro esclavo para UPS
GCE posee más de una década de experiencia en la investigación, desarrollo y producción de BMS de alto voltaje en China.y baterías LTO en usos como UPSLos sistemas de almacenamiento de energía para uso residencial, comercial e industrial. Los BMS de GCE® admiten múltiples conexiones paralelas y pueden configurarse en estructuras de dos o tres niveles.haciendo que sea adaptable a una variedad de aplicaciones que van desde KWh a MWh. El BMS de GCE es compatible con las marcas de inversores más populares del mercado, como Deye, Kehua, Sofar, Growatt, Sinexcel, ATESS, Sungrow, Goodwe, Megarevo, Voltronic Power, y más.
Introducción al sistema integrado:
Resumen y elementos
El sistema Master-Slave BMS incluye una unidad de control primaria y unidades de control secundarias, a menudo combinadas en un solo aparato.mientras que las unidades secundarias se centran en el monitoreo de cada célula de batería.
Mecanismo operativo
* Unidad de control primaria (BMS principal):
1. gobierna y regula todo el sistema, manejando la recopilación, procesamiento y comunicación de datos.
2- Rastrea el estado general de la batería, incluyendo voltaje, corriente y temperatura.
3Conducción de equilibrio para mantener la uniformidad entre las células de la batería.
4Ofrece características de protección como sobrecarga, sobre descarga, sobrecorriente y sobreprotección de temperatura.
* Unidades de control secundarias (BMS esclavo):
1Se conecta directamente a las celdas de la batería, recopilando datos en tiempo real sobre voltaje, temperatura y otras métricas.
2Envía los datos recogidos a la unidad principal.
3Implementar comandos de la unidad primaria, como el equilibrio de células y actualizaciones de estado.
* Características y beneficios
1. Alta integración: El diseño unificado del BMS maestro y esclavo simplifica el cableado, mejorando la confiabilidad y el mantenimiento del sistema.La recopilación y el procesamiento continuos de datos aseguran que la batería se mantenga en condiciones óptimasSeguridad: las múltiples características de protección evitan situaciones peligrosas en el paquete de baterías.
3Escalabilidad: El diseño modular permite una fácil expansión para acomodar varias capacidades y tipos de baterías.
* Escenarios de uso
1Sistemas de almacenamiento de energía: Aplicables en instalaciones residenciales o comerciales, para gestionar la carga y descarga de grandes baterías.
2UPS (Uninterruptible Power Supply): empleado en centros de datos, equipos de comunicación y otras infraestructuras esenciales para mantener un suministro de energía confiable durante los cortes.Gestiona y monitoriza eficazmente los paquetes de baterías para evitar la pérdida de datos y daños al equipo al proporcionar energía continua.
Parámetros técnicos:
|
|
|
Parámetros básicos
|
Rango de tensión de funcionamiento del sistema
|
120 a 370 VDC
|
|
Corriente nominal
|
50A / 100A
|
|
Método de arranque
|
Inicio de corriente continua
|
|
Tipo de equilibrio
|
Equalización de la resistencia pasiva
|
|
Corriente de equilibrio
|
100 mA ± 10 mA ((cuando la tensión de una sola celda sea de 3,50 V)
|
|
Temperatura Precisión de las muestras
|
± 2°C
|
|
Precisión del muestreo de tensión
|
Válvulas de energía de una sola celda
|
|
Modo de comunicación
|
CAN: 1 canal (comunicación con PCS/UPS)
|
|
RS485: 1 canal (comunicación con el ordenador anfitrión / PCS / UPS)
|
|
Muestra
|
Método de muestra
|
Indicador LED de 6 dígitos (incluido 1 para la indicación de fallas, 1 para la indicación de marcha y 4 para la indicación de potencia del SOC)
|
|
Display de la interfaz HMI
|
3Display de 5 pulgadas (opcional)
|
|
Software del ordenador host
|
Disponible
|
|
Las demás
|
Protección contra cortocircuito
|
7.5KA 20 ms
|
|
Capacidad máxima de sobrecarga
|
Los transitorios del sistema 50A:70A/10S
Los transitorios del sistema 100A:150A/10S
|
|
Función paralela
|
Apoyar el uso paralelo (máximo 7 puestos en paralelo)
|
|
Nivel de advertencia
|
1 nivel
|
|
Nivel de protección
|
Nivel 1 cortado carga/descarga
Nivel 2 corta el interruptor de micro-rompe y apaga el sistema
|
|
Consumo de energía
|
≤ 10 W
|
|
Tamaño
|
409*232*86 mm
|
|
Peso
|
4.5 kg
|
|
El aislamiento soporta la tensión
|
La velocidad de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente
|
|
Cumplimiento de las normas nacionales
|
Cumple con las normas CE
|
|
Temperatura ambiente de funcionamiento
|
-20°60°C
|
|
Humedad ambiente de funcionamiento
|
Se aplicará el método de calibración de las emisiones de gases de efecto invernadero en el caso de los gases de efecto invernadero.
|
Introducción de la empresa:
Hunan GCE Technology Co., Ltd. ((GCE) se encuentra en la región de Hunan.es una empresa de alta tecnología especializada en I+D y producción de sistemas de almacenamiento de energía de BMS y baterías desde hace más de 10 años.Nuestros productos se utilizan principalmente para almacenamiento de energía industrial y comercial y almacenamiento de energía en el hogar.
30s a 75s BMS adopta diseño integrado maestro-esclavo y solución de relé para satisfacer la demanda de baterías de litio de múltiples cadenas de baterías de pequeña capacidad.
60s-405s adopta una arquitectura de tres niveles maestro-esclavo, que puede cumplir con los requisitos de serie y paralelos de baterías de litio individuales de alta capacidad dentro de 1500V.
7.68KWh-40.96KWh Sistema de almacenamiento de energía en el hogar apilable soporta 3-8 módulos de baterías HV que se conectan en serie, con un pequeño volumen, peso ligero, módulos de diseño integrados enchufables, BMS inteligente incorporado,fácil de instalar y mantener.
Preguntas y respuestas para GCE BMS:
P: ¿Es usted un fabricante o una empresa comercial?
R: Somos un fabricante con más de 10 años de experiencia en I + D y producción. Le damos la bienvenida a visitar nuestra fábrica.
P: ¿Puedo obtener algunas muestras?
R: Sí, ofrecemos pedidos de muestras para el control de calidad y pruebas de mercado.
P: ¿Qué tipo de células son aplicables a este sistema de gestión de baterías?
R: Nuestro BMS admite LFP, NMC, LTO y otros tipos de células.
P: ¿Qué tal el tiempo de entrega?
R: El tiempo de entrega suele ser de 15 a 20 días laborables, dependiendo de las especificaciones y la cantidad de su pedido.
P: ¿Cuáles son sus términos de pago?
R: T/T avanzado es nuestro término de pago principal. Otros términos de pago son negociables. Por favor, póngase en contacto con nosotros para más detalles.
P: ¿Cuáles son sus términos de garantía?
R: Ofrecemos una garantía de 3 años para RBMS y una garantía de 1 año para BMU/PCB.
P: ¿Puede producir BMS con requisitos de personalización?
R: Sí, aceptamos los servicios OEM y ODM.
P: ¿Cómo se encarga su fábrica del control de calidad?
R: La calidad es nuestra principal prioridad. Todos los productos se someten a estrictos procesos de control de calidad desde los materiales entrantes hasta el ensamblaje. Cada producto se prueba antes de empacar y enviar.
P: ¿Cuál es el rango de voltaje soportado por el GCE High Voltage BMS?
R: Nuestro BMS de alto voltaje soporta un rango de voltaje de 96V a 864V.
P: ¿Cuál es el rango de capacidad actual disponible para GCE BMS de alto voltaje?
R: Ofrecemos opciones de corriente de 50A, 125A, 160A, 250A, 400A y 500A para cumplir con varios requisitos del sistema.
P: ¿Qué inversores son compatibles con el GCE BMS?
R: Nuestro BMS admite los protocolos CAN y RS485 y es compatible con la mayoría de las marcas de inversores conocidas en el mercado, incluyendo DEYE, Growatt, Goodwe, Sofar, Sungrow, Kehua, ATESS, Megarevo, Sinexcel,Pylontech, Solis, Sermatec, y más.
Embalaje y envío:
Para el sistema de gestión de baterías, el embalaje y el envío incluyen los siguientes pasos:
- Embalaje: El artículo está embalado en una caja con materiales adecuados para mantenerlo seguro durante el transporte.
- Envío: El artículo se envía a través de un servicio de mensajería confiable con información de seguimiento proporcionada.
