Hogar > productos > Sistema de gestión de la batería > 224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4

224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4

Detalles del producto

Lugar de origen: China.

Nombre de la marca: GCE

Certificación: CE UL TUV

Número de modelo: RBMS07-D20-160A716.8V: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 de las e

Pago y términos de envío

Cantidad de orden mínima: 2

Precio: pls contact bruceliu@hngce.com

Detalles de empaquetado: Bolso de burbuja, espuma, cartón

Tiempo de entrega: 20 días hábiles

Condiciones de pago: T/T, L/C

Capacidad de la fuente: 1000sets/month

Consiga el mejor precio
Punto culminante:

716Sistema de gestión de la batería de 8 V

,

224S Sistema de gestión de la batería

,

160A BMS inteligente Lifepo4

Aplicación:
Envase ESS de UPS BESS Solar Off Grid ESS
Garantización:
3 años
Válvulas:
716.8V
En la actualidad:
160A
Secuencia del paquete no.:
224S
Tipo de la célula aplicable:
Lifepo4 MNC LTO
Dimensión:
440mm*178mm*500m m
Estructura:
Estructura de 3 niveles de la pila maestro de esclavos
Contacto seco:
Opcional, hasta 2 vías de canal de salida
Peso:
28Kgs
Aplicación:
Envase ESS de UPS BESS Solar Off Grid ESS
Garantización:
3 años
Válvulas:
716.8V
En la actualidad:
160A
Secuencia del paquete no.:
224S
Tipo de la célula aplicable:
Lifepo4 MNC LTO
Dimensión:
440mm*178mm*500m m
Estructura:
Estructura de 3 niveles de la pila maestro de esclavos
Contacto seco:
Opcional, hasta 2 vías de canal de salida
Peso:
28Kgs
224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4

224S 716.8V 160A Alta tensión Smart BMS Lifepo4 BMS 16S BMU en serie sistema de gestión de baterías almacenamiento de energía UPS





716.8V160A Configuración del BMS HV:



Las soluciones HV 224S716.8V 160A BMS incluyen:

1 conjunto de BMS maestro, modelo #: RBMS07-D20-160A716.8V

14sets 16S esclavo BMU modelo #: BMU08-16S8T12F

14 juegos de arneses de alambre 16S

Los arneses de alambre incluyen:

con una capacidad de transmisión superior a 20 W,

BMU External Communication Wire con el puerto de Shenji,

El cable de alimentación para el ventilador.

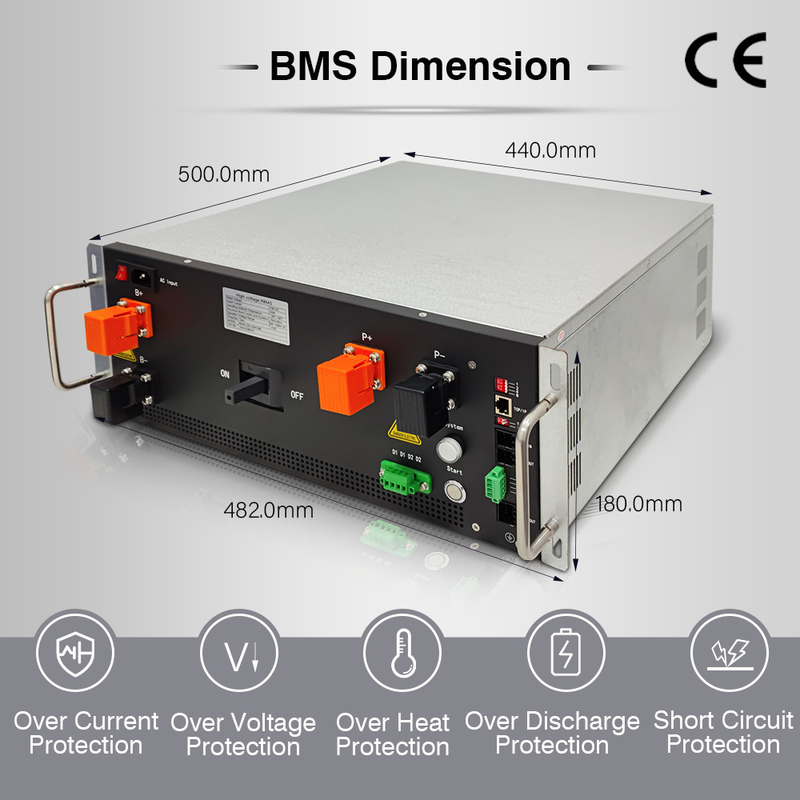

GCE HV Master BMS y accesorios:



224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 0



224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 1 224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 2
224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 3 224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 4
224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 5 224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 6 224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 7

12S-24S BMU (Esclavo)

12S-24S BMU tiene 8pcs de sensores de temperatura, el voltaje del ventilador 48V ((17S-24S 12V), el rango de detección de voltaje 0-5V,12V fuente de alimentación, consumo menos 20mA, CAN2.0 B comunicación



El arnés de alambre...

Cables de adquisición de señal

18 alambre P+20P, longitud estándar 600mm,900mm,1200mm alambre sensor de temperatura: longitud estándar: 600mm,900mm,1200mm
El cable de alimentación del ventilador: 600 mm


El arnés de alambre...

cable de comunicación

El cable de comunicación se conecta desde el BMS maestro a cada BMU con una conexión en cascada, el último puerto es para la resistencia terminal









Características del producto HV BMS:



※ Sistema avanzado de gestión de la batería--- El sistema de gestión de la batería altamente integrado puede realizar una monitorización sin interrupciones.



※ Perfecto auto-comprobación y funcionamiento de la función de verificación de estado, con pantalla de visualización HMI, la información de funcionamiento del sistema es clara a simple vista.



※ Estrategias de control y protección del sistema completas y confiables, garantizan de manera integral la seguridad de la batería y la escolta para extender la vida útil de los paquetes de baterías.



※ Diseño modular, configurable y expandible---múltiples unidades de almacenamiento de energía pueden combinarse y expandirse de manera flexible en un sistema de almacenamiento de energía más grande.



Parámetros técnicos del HV BMS:



RBMS (BMS maestro) El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga.
método de protección MCCB+Contactor
NombradoRango de corrienteEl -250A ~ 250A
Rango de tensión Las demás:
Precisión de muestreo actual 10,0% de la RFS
Interfaz de comunicación con el PCS Se aplican los siguientes requisitos:
Interfaz de comunicación con el BMU Puede
Interfaz de comunicación con el GBMS Se aplican los siguientes requisitos:
Comunicación con el software de seguimiento/SEM Conexión Ethernet
Apoyar la actualización de IAP - ¿ Qué?
Apoya la visualización de HMI y la configuración de parámetros No ((opcionalEnchufe)
Detección de aislamiento Sí (opcional)
Modulo de potencia de alto voltaje Apoyo de arranque de corriente continua (opcional)
La salida de contacto en seco (normalmente abierta) No hay
Cantidad máxima de unidades BMU 18
El poder Las emisiones de dióxido de carbono de los combustibles fósiles de los combustibles fósiles de los combustibles fósiles de los combustibles fósiles de los combustibles fósiles de los combustibles fósiles.
Consumo de energía ≤ 25 W
Tamaño (W*H*D) mm 4U(440*178*500)
La conexión está fuera. De espalda y delante
El centro del toque apoyo (opcional)
Peso neto 23 kg



Estructura del diagrama BMS de 3 niveles de GCE HV:



224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 8



Aplicaciones del HV BMS:



224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 9 224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 10
224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 11 224S 716.8V Sistema de gestión de la batería 160A Smart BMS Lifepo4 12





Preguntas frecuentes sobre el GCE HV BMS:

  • P: ¿Es usted un fabricante o simplemente una empresa comercial?
    R: Somos un fabricante y le damos la bienvenida a visitar nuestra fábrica.
  • P: ¿Puedo obtener algunas muestras?
    R: Sí, el pedido de muestras está disponible para el control de calidad y pruebas de mercado.
  • P: ¿Qué tipo de células son aplicables a este sistema de gestión de baterías?
    A: LFP, NMC, LTO
  • ¿Qué hay del tiempo de entrega?
    R: El tiempo de entrega suele ser de 15 a 20 días laborables, según la especificación de su pedido y cantidad.
  • P. ¿Cuáles son sus términos de pago?
    R: T/T adelantado es el término principal de pago, y otros términos de pago son negociables.
  • P: ¿Cuáles son sus términos de garantía?
    R: Ofrecemos una garantía de 3 años.
  • P. ¿Puede producir BMS con requisitos de personalización?
    R: Sí, en función de la cantidad del pedido, podemos hacer algunos pequeños ajustes.
  • P: ¿Cómo funciona su fábrica con respecto al control de calidad?
    R: La calidad siempre es lo primero. Todos nuestros productos pasan por estrictos procesos de control de calidad desde el material entrante hasta el proceso de ensamblaje. Cada producto será probado antes de empacar y enviar.
  • P: ¿Qué condiciones comerciales están disponibles?
    R: No hay limitaciones en los términos comerciales. Normalmente hacemos EXW para pedidos menores de 5000USD, y FOB para el resto. Además, podemos enviar BMS a través de DHL & UPS & FEDEX rápida y fácilmente.
  • - ¿ Qué?¿Es fácil y conveniente instalar y probar su BMS??
    R: Esta es nuestra cuarta generación de bms de alto voltaje. Es una solución bms global, es decir,No necesitas tecnología profesional para instalar nuestro BMS de alto voltaje para formar un sistema de baterías completo..
  • P: ¿Qué beneficios obtienen los clientes?
    R: Nuestro BMS de alto voltaje tiene una lógica completa de carga y descarga de la batería y una función de equilibrio entre las baterías.También podemos establecer varios parámetros del sistema de acuerdo con las necesidades reales de los clientes para garantizar la estabilidad, fiabilidad y rendimiento eficiente del sistema.
