Detalles del producto
Lugar de origen: China
Nombre de la marca: GCE
Certificación: CE UL TUV
Número de modelo: El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emision
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: Negotiatable
Detalles de empaquetado: Bolso de burbuja, espuma, cartón
Tiempo de entrega: 20 días hábiles
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 1000 series por mes
Garantización: |
3 años |
Tipo de celda aplicable: |
El objetivo de la evaluación es: |
Voltagem nominal ≠: |
870.4V |
Corriente del máximo: |
400A |
No. de la cuerda de la batería: |
272 años |
Características de diseño: |
Fuente de alimentación doble de corriente continua |
Comunicación: |
LAN, RS485, puede |
Tamaño de la caja del alto voltaje: |
5U |
Monitor del aislamiento: |
No se puede optar |
Nuevo peso: |
32kgs |
Estructura: |
BMS maestro, BMU esclavo, cables de adquisición |
Aplicaciones disponibles: |
BESS UPS ESS solar fuera de la red |
Garantización: |
3 años |
Tipo de celda aplicable: |
El objetivo de la evaluación es: |
Voltagem nominal ≠: |
870.4V |
Corriente del máximo: |
400A |
No. de la cuerda de la batería: |
272 años |
Características de diseño: |
Fuente de alimentación doble de corriente continua |
Comunicación: |
LAN, RS485, puede |
Tamaño de la caja del alto voltaje: |
5U |
Monitor del aislamiento: |
No se puede optar |
Nuevo peso: |
32kgs |
Estructura: |
BMS maestro, BMU esclavo, cables de adquisición |
Aplicaciones disponibles: |
BESS UPS ESS solar fuera de la red |

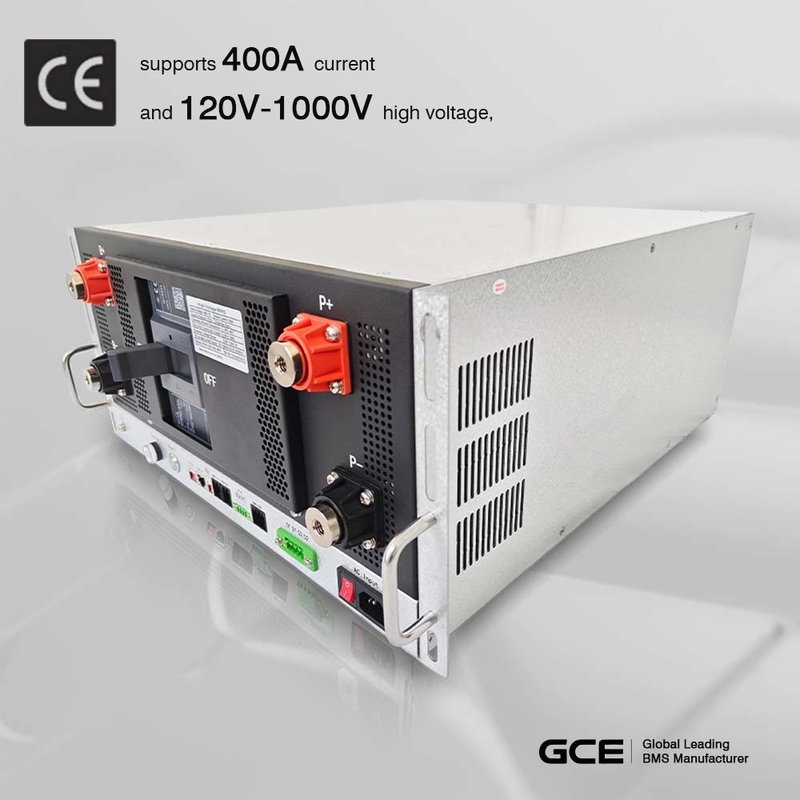

Lifepo4 Batería 272S 870.4V 400A ESS Sistema de gestión UPS para la energía solar fuera de la red BESS Sistema de gestión de batería
Un conjunto completo de HVLas partidas de los componentes de las máquinas de ensamblaje y de las máquinas de ensamblaje de los equipos de ensamblajeLas soluciones BMS incluyen:
1 conjunto de BMS maestro, modelo #: RBMS07-S20-400A870.4V
17sets 16S esclavo BMU modelo #: BMU07-16S8T48F
17 conjuntos de arneses de alambre 16S
16S Los arneses de alambre incluyen:
20P Tensión y 18P Cables de adquisición de temperatura, longitud estándar de 60 cm
Cables de comunicación con el puerto de Shenji, longitud estándar 30 cm
El cable de alimentación para el ventilador, longitud estándar 60cm
Introducción de la empresa GCE:
Hunan Group Control Energy Technology Co., Ltd. ((GCE) es una empresa de alta tecnología especializada en la investigación y desarrollo de equipos periféricos de BMS y baterías de litio.El sistema inteligente de gestión de baterías de litio de alto rendimiento producido por nuestra empresa adopta la tecnología líder internacional, lo que mejora en gran medida la eficiencia de gestión de la batería y prolonga la vida útil de la batería de litio.La estrategia avanzada de control de BMS evita las dificultades e inestabilidad que enfrentan la mayoría de los competidores para nuestro BMS.
BMS de software de bajo voltaje de 4S a 24s tiene una amplia gama de usos, interfaces de productos ricas, una gran escalabilidad y compatibilidad con el desarrollo secundario;30s a 75s BMS adopta diseño integrado maestro-esclavo y solución de relé para satisfacer la demanda de baterías de litio de múltiples cadenas de baterías de pequeña capacidad. Reducir en gran medida el coste de uso de los usuarios; los años 60-270 adoptan una arquitectura de tres niveles maestro-esclavo,que puede satisfacer los requisitos de serie y paralelos de las baterías de litio de alta capacidad con un valor de 1000 V.
Al dominar la tecnología central de BMS e inventar sobre esta base, nuestra compañía ha desarrollado una variedad de periféricos de baterías de litio para satisfacer las necesidades de alta calidad del mercado.
Introducción de los productos BMS de alto voltaje de la GCE:
RBMS, significa rack BMS, cada rack puede hacer un máximo de 20 piezas de paquetes de baterías 15S en serie para construir voltaje del sistema hasta 1000V.
BMU (Battery Management Unit) tiene 8S, 12S-16S, 17S-24S tres tipos de BMU, se pueden hacer diferentes módulos de batería de acuerdo con el tamaño, peso, volumen de las células.cada batería necesita instalar una unidad de batería, puede instalarse en el interior de su maleta, o fuera con una caja BMU.
SBMS (Stack BMS) si desea hacer su sistema de baterías en mayor capacidad, usted necesita añadir más racks en paralelo, SBMS puede ayudarle a obtener más información de salud de la batería de RBMS,El SBMS también proporciona interfaces abundantes para conectar PCS/inversores, EMS y otros equipos relativos.
Lista opcional de los componentes del BMS de alto voltaje:
1. 8S BMU
2. 12-16S BMU
3. 17S-24S BMU
4- Arneses de alambre de adquisición 600 mm/900 mm/1200 mm
5. Sensor de temperatura 8pcs 600 mm/900 mm/1200 mm
6. Arneses de cable de comunicación de 180 mm/300 mm/600 mm
7. el cable del ventilador 48V para 8S/12-16S BMU, 12V para 17S-24S BMU
8. resistencia al aislamiento
9. BMS maestro ((RBMS) 2U/3U/4U/5U
10. pantalla táctil 3,5 pulgadas / 7 pulgadas
11. BMS de pila (SBMS)
12. Rs485 a convertidor USB
13. Convertidor de CAN a USB
14. Caja de herramientas de pruebas de BMU
Características del HV-BMS de GCE:
| 1 | Sistema avanzado de gestión de la batería--- El sistema de gestión de la batería altamente integrado puede realizar un monitoreo sin interrupciones. |
| 2 |
Perfecto auto-comprobación y funcionamiento de la función de control de estado, con pantalla de visualización HMI, La información de funcionamiento del sistema es clara a simple vista. |
| 3 | Estrategias de control y protección del sistema completas y confiables, garantizan de manera integral la seguridad de las baterías y la escolta para extender la vida útil de los paquetes de baterías. |
| 4 |
Diseño modular, configurable y expandible---pueden ser múltiples unidades de almacenamiento de energía El sistema de almacenamiento de energía se puede combinar y ampliar de forma flexible para formar un sistema de almacenamiento de energía más grande. |
| 5 |
Interfaces de comunicación abundantes --- múltiples RS485, CAN, Ethernet, entrada de contacto seco Las redes de control de datos y las interfaces de salida, que soportan la comunicación con la mayoría de los servidores PCS y de monitorización del mercado. |
| 6 |
El protocolo de la interfaz de comunicación es flexible --- la fábrica viene con la empresa El protocolo de comunicación, y también puede adaptarse a los PCS de diferentes fabricantes de acuerdo con las necesidades del cliente. |
| 7 | El chip de memoria de gran capacidad incorporado puede almacenar una gran cantidad de datos clave de funcionamiento, y una tarjeta SD se puede añadir para realizar el almacenamiento de datos históricos de la batería |
| 8 |
El control automático de circulación y el control automático paralelo/offline pueden realizar fácilmente la conexión paralela de los paquetes de baterías. |
Enlace para descargar la especificación RBMS
Las especificaciones de GCE_RBMS - EN - V1.0.pdf
Las especificaciones de las UTM-UL-V1 de la GCE 12-16S.0.pdf
Formulario de recogida de información del BMS de alto voltaje EN2021-04.do...
