Detalles del producto
Lugar de origen: China
Nombre de la marca: GCE
Certificación: CE UL TUV
Número de modelo: El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emision
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: Negotiatable
Detalles de empaquetado: Bolso de burbuja, espuma, cartón
Tiempo de entrega: 20 días hábiles
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 1000 series por mes
Garantización: |
36 meses |
ApplicaPtion: |
El sistema de control de la energía solar de la red eléctrica se utilizará en el sistema de control |
Tipo de celda aplicable: |
La vidapo4, NMC, LTO |
Váltidad nominal: |
816V |
Corriente del máximo: |
250A |
Tamaño de la caja del alto voltaje: |
4U |
Características de diseño: |
Fuente de alimentación doble de corriente continua |
Nombre del producto: |
Sistema de gestión de la batería |
Peso: |
28Kgs |
Garantización: |
36 meses |
ApplicaPtion: |
El sistema de control de la energía solar de la red eléctrica se utilizará en el sistema de control |
Tipo de celda aplicable: |
La vidapo4, NMC, LTO |
Váltidad nominal: |
816V |
Corriente del máximo: |
250A |
Tamaño de la caja del alto voltaje: |
4U |
Características de diseño: |
Fuente de alimentación doble de corriente continua |
Nombre del producto: |
Sistema de gestión de la batería |
Peso: |
28Kgs |
BMS para el sistema de gestión de baterías
Lista de productos HV-BMS de la GCE:
Un conjunto completo de soluciones HV 255S816V 250A BMS incluye:
1 conjunto de BMS maestro, modelo #: RBMS07-S20-250A816V
17sets 15S esclavo BMU modelo #: BMU07-15S8T48F
17 juegos de arneses 15S
15S Los arneses de alambre incluyen:
con una capacidad de transmisión superior a 20 W,
BMU External Communication Wire con el puerto de Shenji,
El cable de alimentación para el ventilador.
Imágenes de los productos BMS de alta tensión de GCE:

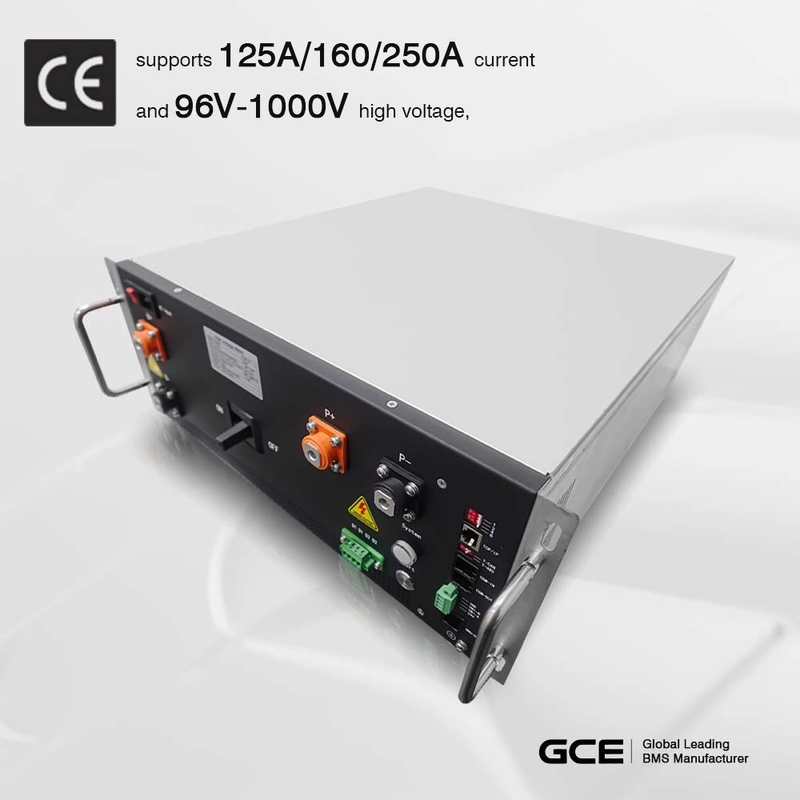

RBMS ((master BMS) es la caja de control principal de GCE. RBMS consiste en PCB de control principal, relés / contactores, equipamiento de detección de corriente de carga y descarga, energía CC, interruptores, comunicación rs485,CAN TCPIP y otras interfaces y conectores.
BMU ((esclavo BMS) tiene 8S, 12S-16S, 17S-24S tres tipos de bmu. puede hacer cualquier tipo de paquetes de baterías de acuerdo con la capacidad de su célula, peso y tamaño como módulos básicos.
SBMS (Stack BMS), pila significa 2 o más bastidores de baterías en paralelo, entonces SBMS es necesario, porque usted necesita hacer todos los bastidores en paralelo y obtener información de salud de la batería de cada célula,El SBMS tiene una pantalla táctil de 7 pulgadas., es suficiente para mostrar toda la información.
Parámetros técnicos del HV-BMS del GCE:
| RBMS (BMS maestro) | El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga. |
| método de protección | MCCB+Contactor |
| Rango de corriente nominal | -250A ~ 250A |
| Rango de tensión | Las demás: |
| Precisión de muestreo actual | 10,0% de la RFS |
| Interfaz de comunicación con el PCS | Se aplican los siguientes requisitos: |
| Interfaz de comunicación con el BMU | Puede |
| Interfaz de comunicación con el GBMS | Se aplican los siguientes requisitos: |
| Comunicación con el software de seguimiento/SEM | Conexión Ethernet |
| Apoyar la actualización de IAP | - ¿ Qué? |
| Apoya la visualización de HMI y la configuración de parámetros | No ((opcionalEnchufe) |
| Detección de aislamiento | Sí (opcional) |
| Modulo de potencia de alto voltaje | Apoyo de arranque de corriente continua (opcional) |
| La salida de contacto en seco (normalmente abierta) | No hay |
| Cantidad máxima de unidades BMU | 18 |
| El poder | Las emisiones de dióxido de carbono de los combustibles fósiles de los combustibles fósiles de los combustibles fósiles de los combustibles fósiles de los combustibles fósiles de los combustibles fósiles. |
| Consumo de energía | ≤ 25 W |
| Tamaño (W*H*D) mm | 4U |
| (440*178*500) | |
| La conexión está fuera. | De espalda y delante |
| El centro del toque | apoyo (opcional) |
| Peso neto | 23 kg |
Características del BMS de alto voltaje GCE:
| 1 | Sistema avanzado de gestión de baterías ---- El sistema de gestión de baterías altamente integrado puede realizar un monitoreo sin fisuras. |
| 2 |
Perfecto auto-comprobación y funcionamiento de la función de control de estado, con pantalla de visualización HMI,3.5 pulgadas y 7 pulgadas de pantalla táctil opcional.Información del sistema de funcionamiento es clara a simple vista. |
| 3 | Estrategias de control y protección del sistema completas y confiables, garantizan de manera integral la seguridad de las baterías y la escolta para extender la vida útil de los paquetes de baterías. |
| 4 |
Diseño modular, configurable y expandible----- se pueden instalar múltiples unidades de almacenamiento de energía El sistema de almacenamiento de energía se puede combinar de forma flexible y ampliar a 1 GWh como un sistema de almacenamiento de energía más grande. |
| 5 |
Interfaces de comunicación abundantes --- múltiples RS485, CAN, Ethernet, entrada de contacto seco y interfaces de salida, que admiten la comunicación con la mayoría de los servidores PCS/inversores y de monitorización del mercado. |
| 6 |
El protocolo de la interfaz de comunicación es flexible ---- la fábrica viene con la empresa El protocolo de comunicación, y también puede adaptarse a los PCS de diferentes fabricantes de acuerdo con las necesidades del cliente. |
| 7 | El chip de memoria de gran capacidad incorporado puede almacenar una gran cantidad de datos clave de funcionamiento, y una tarjeta SD se puede añadir para realizar el almacenamiento de datos históricos de la batería |
| 8 |
El control automático de circulación y el control automático paralelo/offline pueden realizar fácilmente la conexión paralela de los paquetes de baterías. |
Enlace para descargar la especificación:
Las especificaciones de GCE_RBMS - EN - V1.0.pdf
Las especificaciones de las UTM-UL-V1 de la GCE 12-16S.0.pdf
Formulario de recogida de información del BMS de alto voltaje EN2021-04.do...
