Sistema de gestión de baterías de alto voltaje Lifepo4 BMS 60S 192V 50A
para UPS ESS Solar Home ESS Micro Grid ESS Gran escala ESS Solar Carport ESS
Resumen general:

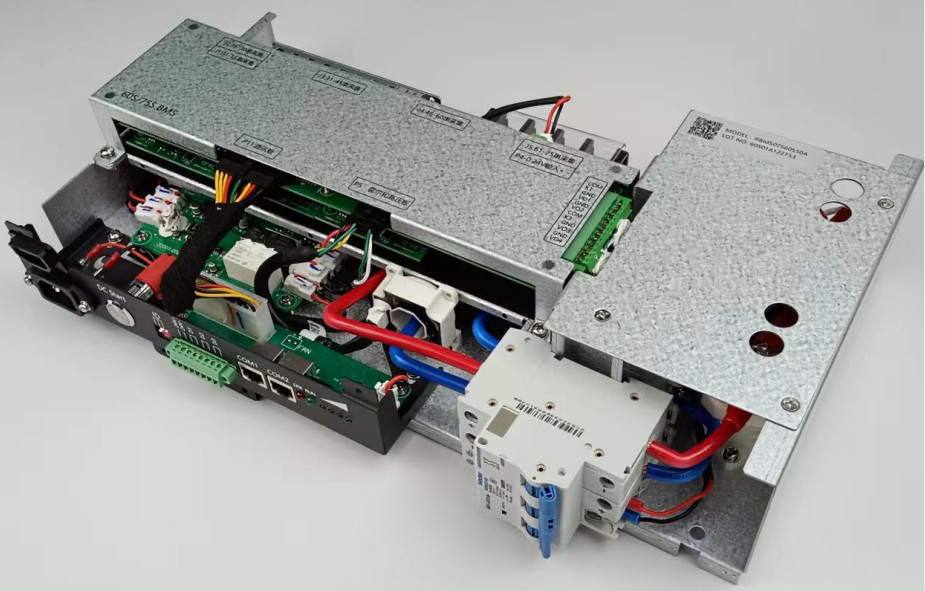

Los BMS integrados están compuestos por la placa de control principal del BMS, la placa de muestreo de la BMU, la placa de alto voltaje,
fuente de alimentación de conmutación, sensor Hall, contactor de CC, microinterruptor, terminal de alimentación, caja estructural y
el arnés de cableado, etc.
Características del producto:
La placa de control principal se integra con una placa de muestreo y otros dispositivos de energía para mantener el sistema
Tiene las características de una estructura compacta, una instalación flexible,
La máquina integrada BMS es una máquina que se utiliza para la fabricación de la batería de alta tensión.
El componente es principalmente adecuado para la gestión de carga y descarga de baterías de fosfato de hierro y litio (LFP).
Si necesita modificar los parámetros con otras baterías, póngase en contacto con nuestra empresa para confirmar.
● Cada 15 cuerdas es una unidad de recolección de baterías, y las baterías de la serie 75 tienen 5 unidades de adquisición.
● 3 sondas de adquisición de temperatura por 15 cuerdas, 12 sondas para el 60S; 15 sondas en total para el 75S.
● la colección de corriente utiliza un sensor Hall, seguro y fiable, sin calor;
●error de estimación del SOC ≤ 5%;
● Código de direcciones de 3 dígitos para establecer la dirección del BMS;
● salida de contacto seco del relé de 3 canales;
● Expansión del contactor de 4 canales y detección de contacto auxiliar;
● Proporcionar software de PC para facilitar al cliente la depuración del sistema de la batería, o modificar el
los parámetros del sistema a través del ordenador anfitrión;
● Soporte para el uso paralelo (máximo 7 unidades);
Configuración del BMS de la solución general:
Un conjunto completo de soluciones HV 60S192V 50A BMS incluye:
1 conjunto de BMS maestro, modelo #: RBMS07S-60S50A, y arnés de alambre:
Se necesitarán cables de sensores de voltaje de 1200 mm 16P, J1 ~ J4 para el sistema 60S y un J5 adicional para los 75S.
1200mm 6P Cables de sensores de temperatura, J1 ~ J4 para el sistema 60S y un J5 adicional será necesario para los 75S.
El Consejo Europeo La categoría BMS admite un máximo de aplicaciones de 75S240V 100A.
Tamaño y interfaz del componente del BMS:
Reglas de denominación integradas del BMS:
Escenarios de aplicación:
◎ ESS en el hogar
◎ Almacenamiento de energía fuera de la red en islas
◎ Aplicaciones ESS para micro-redes
◎ fuente de alimentación UPS
◎ Sistema de alimentación de 220V de corriente continua
