Detalles del producto
Lugar de origen: China
Nombre de la marca: GCE
Certificación: CE UL TUV
Número de modelo: El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones
Pago y términos de envío
Cantidad de orden mínima: 2
Precio: Negotiatable with bruceliu@hngce.com
Detalles de empaquetado: Bolso de burbuja, espuma, cartón
Tiempo de entrega: días 10working
Capacidad de la fuente: 1000 series por mes
Garantización: |
3 años para RBMS y 1 año para BMU/PCB |
Aplicación: |
El sistema de transmisión de energía solar de alta tensión (UPS, ESS, BESS) |
Tipo de celda aplicable: |
LFP NMC LTO |
Dimensión: |
410 mm*210 mm*78 mm |
Comunicación: |
RS485 |
Estructura: |
Maestro esclavo todo en uno |
Protección contra cortocircuito: |
25KA 20 ms |
Fuente de alimentación: |
AC/DC |
Garantización: |
3 años para RBMS y 1 año para BMU/PCB |
Aplicación: |
El sistema de transmisión de energía solar de alta tensión (UPS, ESS, BESS) |
Tipo de celda aplicable: |
LFP NMC LTO |
Dimensión: |
410 mm*210 mm*78 mm |
Comunicación: |
RS485 |
Estructura: |
Maestro esclavo todo en uno |
Protección contra cortocircuito: |
25KA 20 ms |
Fuente de alimentación: |
AC/DC |
Descripción del producto
GCE HV LiFePO4 Batería 38S 121.6V 50A BMS integrado para UPS hogar ESS Micro red ESS ESS a gran escala ESS solar ESS
Resumen del GCE HV BMS:
Para el sistema de almacenamiento de energía en el hogar, 75S240V 100A BMS puede trabajar con un inversor para construir un sistema de almacenamiento de energía en el hogar perfecto.Habrá protocolos de comunicación necesarios para la comunicación entre el BMS maestro y otro dispositivo.El BMS y el inversor trabajan juntos para realizar la función de almacenamiento de energía de raspado de picos y llenado de valles.

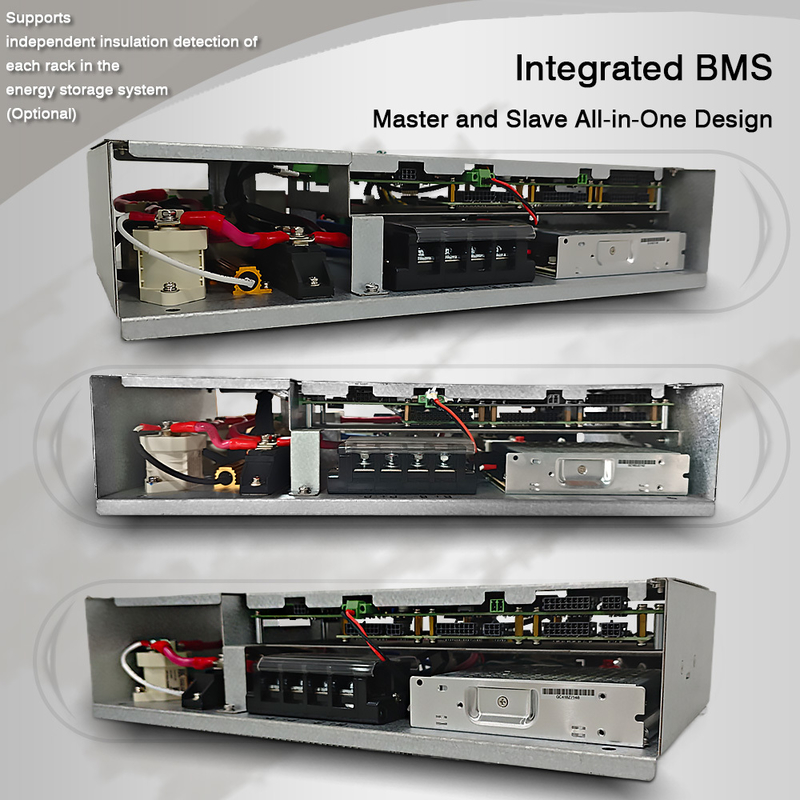

Los BMS de los años 30 a 75 adoptan un diseño integrado de maestro-esclavo y una solución de relé para satisfacer la demanda de baterías de litio de múltiples cadenas de baterías de pequeña capacidad.60s-270s adopta arquitectura de tres niveles maestro-esclavo, que puede satisfacer los requisitos de serie y paralelo de las baterías de litio de alta capacidad de 1000V.
GCE HV BMS:
*Interfaces de comunicación múltiple
Las interfaces RS485, CAN, Ethernet, entrada de contacto seco y salida pueden establecer comunicación con la mayoría de los PCS e inversores del mercado.
*Con pantalla HMI de 3,5 / 7 pulgadas
Perfecta auto-prueba y función de detección de estado de funcionamiento, con pantalla de visualización HMI, la información de funcionamiento del sistema es clara a simple vista.
* Equilibrio celular inteligente
El equilibrio pasivo eficiente se utiliza para maximizar la capacidad utilizable de los paquetes de baterías.
*Control de la salud
Monitoriza la resistencia interna de las células individuales y la capacidad medida de la batería.
*Campo programable
Los parámetros como los rangos de voltaje, los límites de corriente y muchos otros ajustes son fácilmente modificables en el campo.
*Protección de corriente y voltaje
Protege la batería de la sobrecarga y sobre descarga, extendiendo así la vida útil del ciclo.
*Gestión térmica
Protección contra temperaturas superiores o inferiores a la temperatura con controles de ventilador para enfriamiento o calefacción.
Configuración del GCE HV BMS:
HV 38S 121.6V50A BMS incluye:
BMS maestro, modelo #: RBMS07S-38S50A y sus accesorios de cable, incluyen cables de detección de temperatura de 6p y cables de detección de voltaje de 16p.
Existen dos modelos diferentes para el BMS integrado, uno es un modelo independiente mientras que el otro es paralelo y su coste es ligeramente superior al del modelo independiente.
Parámetros técnicos del BMS integrado GCE:
Punto de trabajo | Especificaciones y parámetros | |
Rango de tensión de funcionamiento del sistema | 120 - 370 VDC | |
Modo de arranque | Inicio de corriente continua | |
el saldo | Tipo de equilibrio | Equalización de la resistencia pasiva |
Corriente equilibrada | 100 mA ± 10 mA (cuando la celda esté a 3,50 V) | |
Precisión del muestreo | ± 2°C | |
Muestreo de tensión | Precisión del muestreo | de una sola célula ± 20 mV |
Modo de comunicación | Contenedor: 1 canal (comunicación con PC / UPS) | |
RS485: 1 canal (comunicación con el ordenador superior / PCS / UPS) | ||
Modo de muestra | Indicador LED de 6 dígitos, incluido | |
Indicación de fallo de 1 bit, indicación de funcionamiento de 1 bit, indicación de potencia de SOC de 4 bits | ||
Display HMI: opcional de 3,5 pulgadas | ||
Corriente nominal | El valor de las emisiones de CO2 | |
(se seleccionará de acuerdo con las necesidades del cliente) | ||
Protección contra cortocircuito | Apoyo 7.5KA 20 ms | |
Capacidad máxima de sobrecarga | Se aplicará el método de ensayo de la prueba de la velocidad. | |
El sistema de transición 100A: 150A/10S | ||
Nivel de alarma | Un nivel | |
Nivel de protección | dos niveles | |
Nivel 1 de carga/descarga cortada | ||
Interruptor de micro-apagado de nivel 2, apagado el sistema | ||
Consumo de energía | ≤ 10 W | |
Peso | 4.5 kg | |
Resistir la tensión nominal | La velocidad de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente | |
Certificación de seguridad | Cumplir con las normas de certificación CE | |
Temperatura de funcionamiento | -20°60°C | |
Rango de humedad de funcionamiento | Se aplicará el método de calibración de las emisiones de gases de efecto invernadero en el caso de los gases de efecto invernadero. |
