Lifepo4 BMS para el sistema solar 512V 160S 250A LFP baterías de iones de litio

GCE 512V160S 250A Lifepo4 BMS sistema de gestión de baterías de litio BMS para el sistema de energía solar UPS energía LFP baterías de iones de litio

Introducción del GCE del fabricante del HV BMS:

Hunan Group Control Energy Technology Co., Ltd. ((GCE) es una empresa de alta tecnología especializada en la investigación y desarrollo de equipos periféricos de BMS y baterías de litio.El sistema inteligente de gestión de baterías de litio de alto rendimiento producido por nuestra empresa adopta la tecnología líder internacional, lo que mejora en gran medida la eficiencia de gestión de la batería y prolonga la vida útil de la batería de litio.La estrategia avanzada de control de BMS evita las dificultades e inestabilidad que enfrentan la mayoría de los competidores para nuestro BMS.

Tenemos principalmente dos categorías BMS, ambas aplicables a las baterías Lifepo4,Baterías ternarias de MnNiCo, baterías de titanato de litio.

BMS integrado (el 30S/96V ~ 75S/240V, Max. 100A), BMS maestro y BMU esclavo todo en un mismo diseño. tamaño compacto.

BMS separado ((el 60S/192V ~ 270S/864V, Max. 500A), BMS maestro y BMU esclavo instalados por separado, flexibles en el montaje.

Configuración del BMS de alto voltaje GCE:

Un conjunto completo de soluciones HV 160S512V 250A BMS incluye:

1 conjunto de BMS maestro, modelo #: RBMS07-S20-250A512V

10 juegos 16S esclavo BMU modelo #: BMU07-16S8T48F

10 conjuntos de arneses de alambre 16S, incluidos los cables de detección de tensión y temperatura, los cables de comunicación BMU,

El cable de alimentación del ventilador.

Se requerirá un modelo de control central#: SBMS07 para aplicaciones de conexión paralela de múltiples racks, equipadas con

El control principal permite las comunicaciones entre diferentes racks.

algunos parámetros de configuración y monitorear el estado del módulo de la batería en él fácilmente.

HV Master BMS y sus accesorios:

12S-24S BMU (Esclavo) 12S-24S BMU tiene 8pcs de sensores de temperatura, el voltaje del ventilador 48V ((17S-24S 12V), el rango de detección de voltaje 0-5V,12V fuente de alimentación, consumo menos 20mA, CAN2.0 B comunicación	El arnés de alambre... Cables de adquisición de señal 18 alambre P+20P, longitud estándar 600mm,900mm,1200mm alambre sensor de temperatura: longitud estándar: 600mm,900mm,1200mm El cable de alimentación del ventilador: 600 mm	El arnés de alambre... cable de comunicación El cable de comunicación se conecta desde el BMS maestro a cada BMU con conexión en cascada, el último puerto es para la resistencia terminal

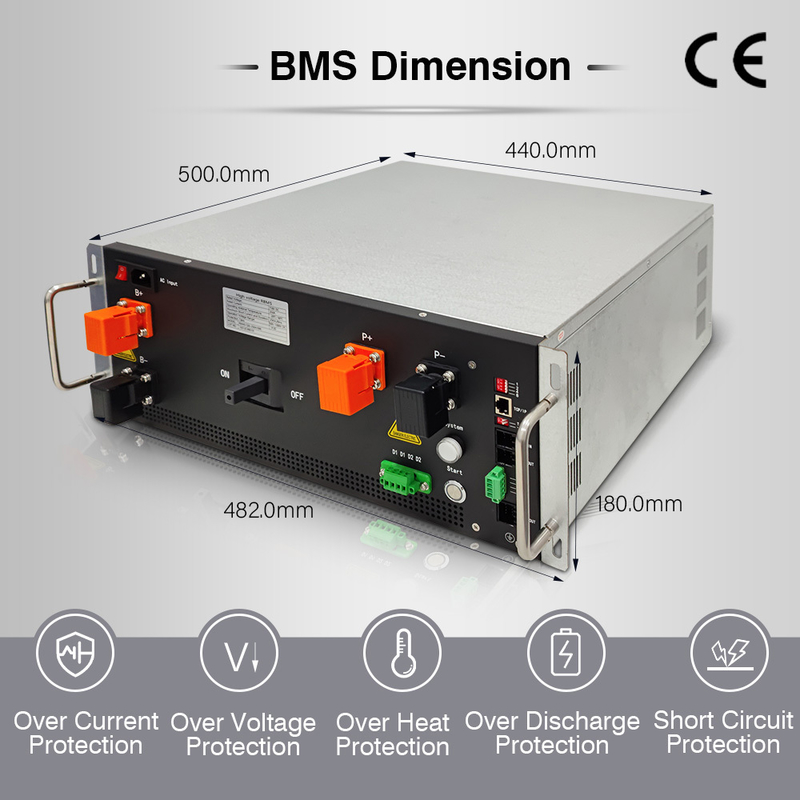

Parámetros técnicos del BMS 4U HV:

Ventajas del HV BMS:

1Sistema avanzado de gestión de la batería --- El sistema de gestión de la batería altamente integrado permite un monitoreo sin fisuras.

2. perfecta auto-prueba y detección del estado de funcionamiento, con pantalla HMI, información de funcionamiento del sistema a simple vista.

3. perfectas y fiables estrategias de control y protección del sistema para proteger plenamente la seguridad de la batería y prolongar la vida útil de la batería de acompañamiento.

4Diseño modular, configurable, escalable --- combinación flexible de múltiples unidades de almacenamiento de energía puede ampliarse a un sistema de almacenamiento de energía más grande,el máximo puede soportar 272 series de baterías (batería de plomo y carbono 400).

5. Interfaz de comunicación rica --- múltiples RS485, CAN, Ethernet, entrada de contacto seco y interfaces de salida, soporte para la mayor parte del mercado con PCS, monitoreo de la comunicación del servidor.

6. Protocolo de interfaz de comunicación flexible --- La empresa viene con el protocolo de comunicación de la empresa, pero también de acuerdo con las necesidades del cliente para adaptarse a PCS de diferentes fabricantes.

7La capacidad es grande --- Los chips de memoria de gran capacidad incorporados pueden almacenar una gran cantidad de datos operativos clave, pero también pueden instalar una tarjeta SD para el acceso fuera de línea.

8El PCS tiene una función de control de protocolo, la elección de la versión del interruptor.

9. PCS sin función de control de protocolo, opción de contactor + interruptor.

10El control automático de circulación y el control automático de la máquina paralela fuera de línea, pueden ser fácilmente baterías paralelas.

Estructura del sistema BMS:

Aplicaciones del HV BMS:

Descarga de las especificaciones de GCE BMS:

Las especificaciones de GCE_RBMS - EN - V1.0.pdf

Las especificaciones de las UTM-UL-V1 de la GCE 12-16S.0.pdf

Formulario de recogida de información del BMS de alto voltaje EN2021-04.do...

Preguntas frecuentes:

• P: ¿Es usted un fabricante o simplemente una empresa comercial?
  R: Somos un fabricante y le damos la bienvenida a visitar nuestra fábrica.
• P: ¿Puedo obtener algunas muestras?
  R: Sí, el pedido de muestra está disponible para el control de calidad y pruebas de mercado.
• P: ¿Qué tipo de células son aplicables a este sistema de gestión de baterías?
  A: LFP, NMC, LTO
• ¿Qué hay del tiempo de entrega?
  R: El tiempo de entrega suele ser de 15 a 20 días laborables, según la especificación de su pedido y cantidad.
• P. ¿Cuáles son sus términos de pago?
  R: T/T adelantado es el término principal de pago, y otros términos de pago son negociables.
• P: ¿Cuáles son sus términos de garantía?
  R: Ofrecemos una garantía de 3 años.
• P. ¿Puede producir BMS con requisitos de personalización?
  R: Sí, en función de la cantidad del pedido, podemos hacer algunos pequeños ajustes.
• P: ¿Cómo funciona su fábrica con respecto al control de calidad?
  R: La calidad siempre es lo primero. Todos nuestros productos pasan por estrictos procesos de control de calidad desde el material entrante hasta el proceso de ensamblaje. Cada producto será probado antes de empacar y enviar.
• P: ¿Qué condiciones comerciales están disponibles?
  R: No hay limitaciones en los términos comerciales. Normalmente hacemos EXW para pedidos menores de 5000USD, y FOB para el resto. Además, podemos enviar BMS a través de DHL & UPS & FEDEX rápida y fácilmente.
