288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO
2
MOQ
negotiable with wenglin@hngce.com
Precio
288V 125A Relay HV BMS 3U highly integrated for LFP NCM LTO Battery
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: CHINA
Nombre de la marca: GCE
Certificación: CE/RoHS/SGS/MSDS
Número de modelo: 3U
Alta luz:

288V HV BMS

,

batería LTO HV BMS

Pago y Envío Términos
Detalles de empaquetado: Cartón acanalado
Tiempo de entrega: 15-20 días
Capacidad de la fuente: 1000 sistemas/mes
Especificaciones
Marca: GCE
Number modelo: 3U (RBMS07S2-3-125A288V)
Nombre de producto: 288V125A DC BMS
Número de secuencias: 90S
Protocolo de comunicación: Rs485, PUEDE, LAN
Tipo de la batería: LFP, NCM, LTO…
MOQ: la muestra 1pc aceptó
Peso del paquete: 21kgs
Descripción de producto
sistema del amo BMS Home Energy Management del alto voltaje de la retransmisión BMS 16S de 288V 125A

288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 0
  • 288V125Amp






Protocolo de comunicación:
Rs485, PUEDE, LAN, contacto seco, Modbus

* caso estándar 3U 19inch

* eficiente, estable y confiable

* tamaño: W482*H132*D500mm



288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 1

12S-24S BMU (esclavo)

12S-24S BMU tiene 8pcs de los sensores del tempreture, voltaje 48V (17S-24S 12V), gama 0-5V, de la fan de la detección del voltaje poder 12V
fuente, consumo menos 20mA, comunicación de CAN2.0 B
288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 2

Alambre de la adquisición de la arnés-señal del alambre

El alambre de 18 Pin+20Pin, longitud estándar es 600m m, 900m m, alambre del sensor 1200mmtempreture: la longitud estándar es 600m m, 900m m, 1200m m
Alambre de la fan: 600m m


288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 3

Alambre de la arnés-comunicación del alambre

El alambre de la comunicación está conectando de BMS principal con cada BMU con la conexión de cascada, el puerto pasado está para la resistencia terminal

288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 4



  • Sistema de gestión avanzado de la batería --- El sistema de gestión altamente integrado de la batería permite la supervisión inconsútil.
  •
  • Detección del autoexamen perfecto y de la situación operativa, con la exhibición de HMI, información de la operación de sistema de un vistazo.
  •
  • Las estrategias perfectas y confiables del control y de la protección de sistema para proteger completamente la seguridad de la batería, amplían la vida del acompañamiento de la batería.
  •
  •
  • Diseño modular, configurable, escalable --- combinación flexible de unidad de almacenamiento múltiple de energía
  •
  • Se puede ampliar a un sistema más grande del almacenamiento de energía, el máximo puede apoyar 272 (la batería 400 del ventaja-carbono) series de la batería.
  •
  • La capacidad es grande --- Los chips de memoria de gran capacidad incorporados pueden almacenar un gran número de datos operativos dominantes, pero también pueden instalar una tarjeta del SD para el acceso off-line.
  •
  • El PCS tiene una función de control del protocolo, la opción de la versión del disyuntor.
  •
  • Interfaz de comunicaciones rico --- RS485 múltiple, PODER, Ethernet, entrada e interfaces de la salida, ayuda del contacto seco para la mayor parte del mercado con el PCS, supervisando la comunicación del servidor.
  •
  • PCS sin la función de control del protocolo, la opción del contactor + de la versión del triturador.
  •
  • El control de circulación automático y el control off-line automático de la máquina paralela, pueden ser fácilmente batería paralela. (Selección modelo del sufijo D).


3U BMS para el ESS

192V-600V, 125A-160A

Ayuda BMS múltiple paralelamente para alcanzar una capacidad más grande

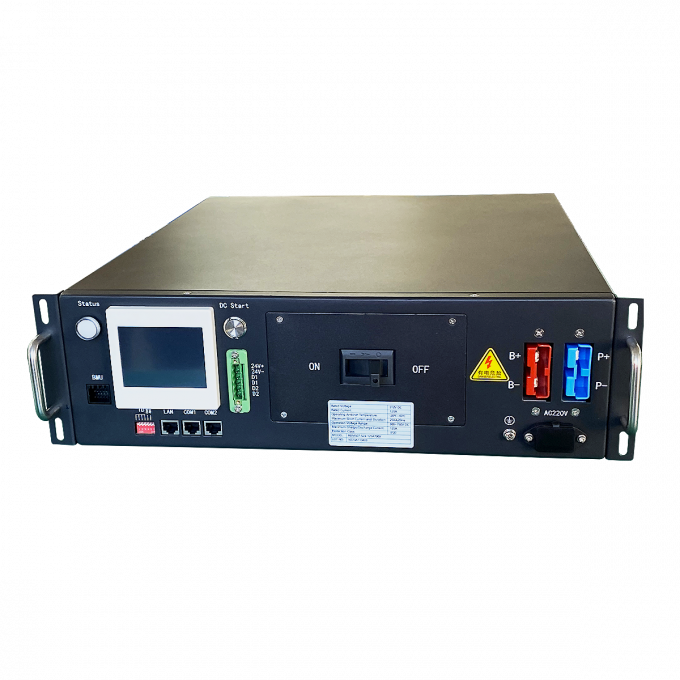

288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 5

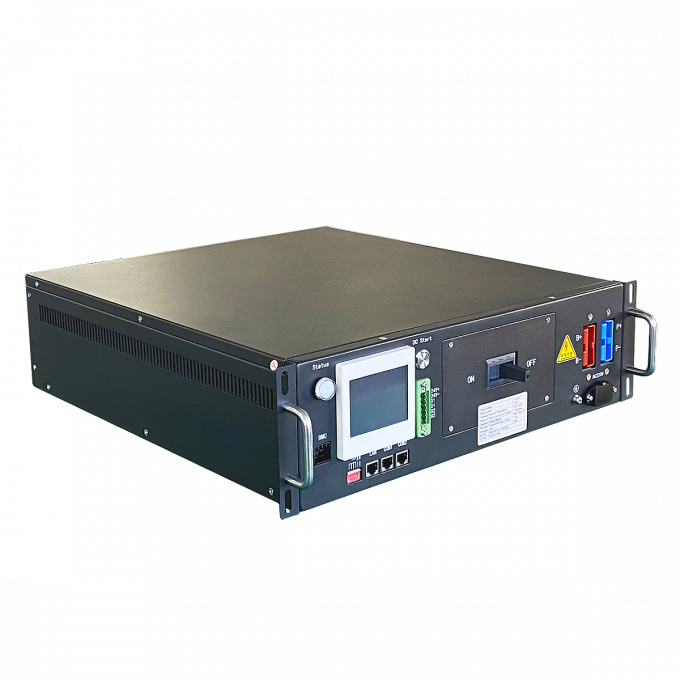

288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 6
288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 7



Especificación

Nombre de producto
BMS
Modelo no.
RBMS07S2-0-250A288V
método de protección
MCCB+Contactor
Gama actual clasificada
-250A~250A
Gama del voltaje
144V-288V
Exactitud de muestreo actual
1.0%FSR
Interfaz de comunicaciones con BMU
RS485/CAN
Interfaz de comunicaciones con BMU
PODER
Interfaz de comunicaciones con BMU
RS485/CAN
Comunicación con la supervisión software/EMS
Ethernet
Mejora del IAP de la ayuda
Exhibición y parámetro de la ayuda HMI
Ningún (opcional enchufe)
Detección del aislamiento
Sí (opcional)
Módulo de poder de alto voltaje
Comienzo de DC de la ayuda (opcional)
Salida del contacto seco (normalmente abierta)
No
Qty máximo de BMUs
20
Poder
24VDC (18~28V)
Consumo de energía
≤20W
Tamaño (W*H*D) milímetro
4U (440*178*600)
Salida
Frente
Golpecito de centro
Ayuda (opcional)
Peso neto
23kg





Medidas de seguridad

  • Las herramientas para la instalación y los personales el encargar deben ser aisladas
  • Los guantes de goma del aislamiento se deben llevar durante la instalación y el mantenimiento. Gafas del desgaste y botas de goma aisladores de acuerdo con las circunstancias para evitar los accidentes posibles de la seguridad.
  • La instalación, el encargar y el mantenimiento del metal del hilo generado en el proceso, tal como caído en la batería, estén seguros de utilizar una herramienta aislador para quitar, usted no pueden ser ruina persistente.
  • Cuando se requiere el mantenimiento, el disyuntor principal del CBMS se debe desconectar para cortar la conexión de la batería al autobús del PCS DC.
  • Según requisitos del proyecto, los parámetros tales como voltaje de corriente derivada de la carga y y de carga y de descarga del sistema de gestión de la batería se han fijado durante inicial
  • Instalación y depuración del número de documento. Los parámetros no se pueden cambiar sin la autorización. Si no, la vida de batería puede ser acortada, y una batería más seria puede ser daño serio dañado de la causa a los accidentes de la seguridad
  • En caso del fuego alrededor del gabinete de almacenamiento de energía, esté seguro de utilizar los extintores secos del polvo o la arena extintora. Extintor con el líquido puede causar descarga eléctrica.
  • Si el sistema no se utiliza durante mucho tiempo, estar seguro de desconectar el disyuntor principal del gabinete de la batería
  • Intente evitar uso a largo plazo en el ambiente de trabajo siguiente:
  • Excede la temperatura o la gama de humedad especificada en la especificación
  • Vibración o vulnerable fuerte al impacto del lugar
  • Luz del sol directa o cerca de la fuente de calor del lugar
  • Polvo, sustancias corrosivas, lugar inflamable, alto del espray de sal



Dibujo de la muestra del CBMS de Produsts estándar







288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 8



Nuestra compañía




Somos una compañía con experiencia de muchos años en los sistemas de gestión de batería, haciendo que trabajan para nuestros clientes, asegurándose de que sus sistemas están actuando con mayor eficacia y por lo tanto para beneficiarse de funcionamiento óptimo de la energía y de niveles crecientes de la comodidad.

Utilizamos la programación inteligente y entrenan a nuestro equipo que dirige experto para entender cómo alcanzar esto.


Ningún sistema de vigilancia separado de la energía o interfaz complejo requerido.


El personal de BMS es muy bien informado y accesible y puede diagnosticar problemas rápidamente. Son muy profesionales en problemas de la comunicación a nosotros y a nuestros clientes.



288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 9


Escenarios del uso


◎Sistema del almacenamiento de energía de la batería (BESS)
◎Almacenamiento de energía fuera de la red
◎Data Center
◎Almacenamiento de energía de la modulación de frecuencia de la rejilla
◎Poder/tracción de la pista
◎Fuente de alimentación de LFP UPS



288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 10

288V 125A Relé HV BMS 3U altamente integrado para batería LFP NCM LTO 11
